Bơm màng đôi công nghiệp Air, Bơm màng 3 inch mạnh mẽ

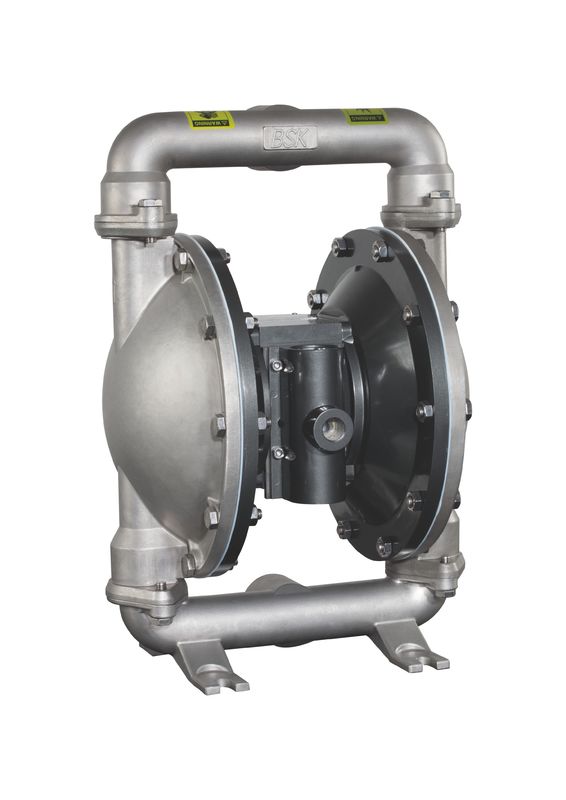

Hình ảnh lớn : Bơm màng đôi công nghiệp Air, Bơm màng 3 inch mạnh mẽ

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	BSK
Số mô hình:	BSKA80AL-PTT-A

Thanh toán:

Số lượng đặt hàng tối thiểu:	10 đơn vị
Giá bán:	negotiable
chi tiết đóng gói:	gỗ
Thời gian giao hàng:	10
Điều khoản thanh toán:	FOB T / T
Khả năng cung cấp:	1000 đơn vị mỗi tháng
Bảo hành::	Một năm

Tiếp xúc

Chi tiết sản phẩm

Tên:	Bơm màng đôi Air	Áp suất đầu ra tối đa:	0,83mpa
tính năng:	Không rò rỉ	ứng dụng:	Ngành khai khoáng
Kích thước:	3 inch	Tên khác:	Bơm màng 3 inch
Làm nổi bật:	bơm màng hoạt động bằng khí nén , bơm khí nén

Bơm màng đôi công nghiệp Air, Bơm màng 3 inch mạnh mẽ

Bơm màng khí (còn được gọi là bơm màng, bơm màng đôi hoạt động bằng không khí (AOOD) hoặc bơm màng khí nén ) sử dụng kết hợp hoạt động tịnh tiến của cao su, nhựa nhiệt dẻo hoặc teflondiaphuctor và van phù hợp ở hai bên của màng ngăn (van kiểm tra , van bướm, van nắp, hoặc bất kỳ hình thức nào của van ngắt) để bơm chất lỏng.

Bơm màng cung cấp phân phối khối lượng lớn ngay cả ở áp suất không khí thấp và phạm vi tùy chọn tương thích vật liệu có sẵn. Cung cấp cho mô hình và biểu đồ tùy chọn. Bơm được cung cấp với phần mô-đun không khí và chất lỏng.

Bơm màng hoạt động bằng không khí luân phiên tạo ra áp suất chất lỏng nạp và áp suất chất lỏng dương trong khoang chất lỏng bằng cách sử dụng chênh lệch áp suất trong buồng khí. Van bi có thể đảm bảo dòng chảy về phía trước của chất lỏng.

Bơm tuần hoàn sẽ bắt đầu khi áp suất không khí được áp dụng và nó sẽ tiếp tục bơm và theo kịp nhu cầu. Nó sẽ xây dựng và duy trì bảo trì đường dây và sẽ ngừng đạp xe sau khi đạt được áp suất đường tối đa (thiết bị không đóng cửa) và sẽ tiếp tục bơm khi cần thiết.

Mục	Sự miêu tả	Đơn vị	Hình tham khảo
1	Áp suất khí vào tối đa	Mpa	0,83
2	Tốc độ dòng chảy tối đa	L / phút	903
3	Nâng tối đa	M	70
4	Áp suất đầu ra tối đa	Mpa	0,83
5	Kích thước hạt tối đa	mm	9
6	Cân nặng	Kilôgam	103
7	Mức độ ồn	db	70

50 XX - XXX - X ( lựa chọn kiểu máy)

Hình thức miệng ống: A-BSP B-NPT (F) C-Flange

Vật liệu màng: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Chất liệu bóng: 9 -Santoprene H - Hytre T - PTFE A - Acet

Chất liệu ghế bóng: P / KTHERPolypropylen / Kynoar SS CânStainless Steel

Vật liệu bơm: SSTHERStainless Steel ALỉ Aluminium Alloy CI- Carbon Steel P / KTHERPolyprop / Kynoar

Giới hạn nhiệt độ tối đa được áp dụng (màng chắn / bóng / vật liệu bịt kín)

Acrial · //////////////////////////////////////////////////////////////////// - 150 ° F (4,4- 65,5 ° C)

Santoprene · ////////////////////////////////////////////////////////////////// (-40 ° - 107,2 ° C) Teflon · //////////////////////////////////////////////// · ////////////// · 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile ·; · ////////////////////////////////////////// 10 ° - 180 ° F (-12 ° - 82 ° C) · //////////////////////////////////////////////////////////////////////// ° -176.6 ° C) Hytrel · · //////////////////////////////////////////////// · //////////////20 ° -150 ° F (-12 ° - 93 ° C) Kynar · ////////////////// · ////////////////////////////////////////////////// 10 ° -200 ° F · //////////////////////////////////////////////////////////////// 32 ° - 175 ° F (0-79.4 ° C)

Ứng dụng

1, Chất lỏng độc, dễ cháy và dễ bay hơi.
2, Axit mạnh, chất lỏng kiềm mạnh có tính ăn mòn
3, Xe tải chở dầu, nhà máy bilk, tải và bốc dỡ các sản phẩm dầu
4, Dưa chua, bột trái cây, khoai tây nghiền, sôcôla, vv
5, Sơn, cao su, bột màu và chất kết dính
6, Bột gốm khác nhau, vữa, vữa và bùn
7, Nhiều loại latex, dung môi hữu cơ, nhồi
8, Tước chất mang dầu (bơm nước bẩn và dầu dư)
9, hop thông thường, dán mỏng của sức mạnh men, xi-rô và mật rỉ
10, Chất lỏng đặc biệt

Yêu cầu về không khí và bôi trơn

ÁP LỰC KHÔNG KHÍ. Có thể gây ra thiệt hại máy bơm, thương tích cá nhân hoặc thiệt hại tài sản.

Nên sử dụng bộ lọc có khả năng lọc các hạt lớn hơn 50 micron trên nguồn cung cấp không khí. Không có chất bôi trơn nào được yêu cầu ngoài chất bôi trơn vòng vòng O O được sử dụng trong quá trình lắp ráp hoặc sửa chữa.
Nếu có không khí bôi trơn, hãy đảm bảo rằng nó tương thích với các vòng và vòng đệm của O O trong phần động cơ không khí của bơm.

HƯỚNG DẪN VẬN HÀNH

Luôn luôn rửa máy bơm bằng dung môi tương thích với vật liệu được bơm nếu vật liệu được bơm phải tuân theo chế độ cài đặt trên đường sắt khi không sử dụng trong một khoảng thời gian.
Ngắt kết nối nguồn không khí khỏi máy bơm nếu nó không hoạt động trong vài giờ.
Khối lượng vật liệu đầu ra không chỉ bị chi phối bởi nguồn cung cấp không khí mà còn bởi nguồn cung cấp vật liệu có sẵn ở cửa vào. Các ống cung cấp vật liệu không nên quá nhỏ hoặc hạn chế. Hãy chắc chắn không sử dụng vòi có thể sụp đổ.
Khi bơm màng được sử dụng trong tình huống cho ăn cưỡng bức (đầu vào bị ngập nước), bạn nên lắp đặt Van kiểm tra Van ở đầu vào không khí.
Cố định chân bơm màng vào một bề mặt phù hợp để đảm bảo chống lại thiệt hại do rung.

Bảo trì

Vui lòng tham khảo sơ đồ thành phần trong bản vẽ lắp ráp để tra cứu số sê-ri và tên của các bộ phận và nắm bắt thông tin của các bộ phận và gói dịch vụ bảo trì.
Một số bộ phận BSK được đánh dấu là "bộ phận mặc", có thể dẫn đến dịch vụ nhanh chóng và giảm thời gian chết.
Bộ dụng cụ dịch vụ được chia để phục vụ hai chức năng bơm màng riêng biệt: 1. PHẦN AIR, 2. PHẦN FLUID. FLUID SEC -TION được chia thêm để phù hợp với phần LỰA CHỌN VẬT LIỆU.
Cung cấp một bề mặt làm việc sạch sẽ để bảo vệ các bộ phận chuyển động bên trong nhạy cảm khỏi bị nhiễm bẩn từ bụi bẩn và vật lạ trong quá trình tháo gỡ và lắp ráp lại dịch vụ.
Giữ hồ sơ tốt về hoạt động dịch vụ và bao gồm máy bơm trong chương trình bảo trì tiền sản.
Trước khi tháo rời, làm trống vật liệu bị bắt trong ổ cắm - bằng cách lật ngược máy bơm để xả vật liệu ra khỏi máy bơm.

FLUID PHẦN DISASSEMBLY

Loại bỏ đa tạp trên và dưới (1) và (11).
Bỏ bóng (2), nhẫn O O (3) (47) và ghế bóng (4).
Tháo nắp chất lỏng (5).

GHI CHÚ: Chỉ các kiểu màng ngăn sử dụng màng ngăn chính (6A) và màng ngăn dự phòng (6). Tham khảo khung nhìn phụ trợ trong hình minh họa Phần chất lỏng.

Tháo vít (10), máy giặt (9), màng ngăn (6A, 6) và máy giặt màng (7, 8).
LƯU Ý: Không làm trầy xước hoặc làm hỏng bề mặt của (23) thanh màng.

FLUID PHẦN KHAI THÁC

Lắp ráp lại theo thứ tự ngược.
Làm sạch và kiểm tra tất cả các bộ phận. Thay thế các bộ phận bị mòn hoặc hư hỏng bằng các bộ phận mới theo yêu cầu.
Thanh hoành bôi trơn (23) và vòng 25) Nhẫn Y với mỡ.
Cố định thanh hoành (23) bằng công cụ cài đặt phụ trợ.
Trước khi buộc chặt bu lông và đai ốc cuối cùng, vui lòng xác định xem màng ngăn (6A, 6) có thẳng hàng với nắp chất lỏng (5) để tránh sự xoắn của màng ngăn hay không.
Đối với các mô hình sử dụng màng Teflon: ba màng chắn cao su (6) ở bên cạnh, được đánh dấu bằng "buồng khí" AIRS SIDE được gắn ở mặt của thân bơm.
Khởi động máy bơm, kiểm tra việc buộc và niêm phong sau khi nó chạy trong một khoảng thời gian.
