Màng bơm kép hoạt động bằng không khí màng 1 inch không rò rỉ cho ngành hóa dầu

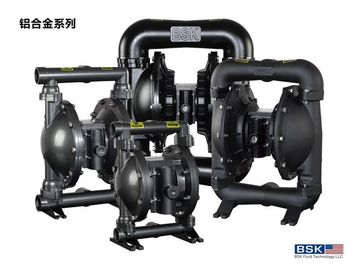

Màng lọc kép / màng kép hợp kim nhôm Không rò rỉ

Bơm màng khí (còn được gọi là bơm màng, bơm màng đôi vận hành bằng không khí (AOOD) hoặc bơm màng khí nén ) sử dụng kết hợp tác động qua lại của cao su, nhựa nhiệt dẻo hoặc teflondiaphuctor và van phù hợp ở hai bên của màng ngăn (van kiểm tra , van bướm, van nắp, hoặc bất kỳ hình thức nào của van ngắt) để bơm chất lỏng.

Ứng dụng:

Nó được ứng dụng rộng rãi trong xử lý nước thải, công nghiệp hóa chất, hóa dầu
công nghiệp, hội họa, gốm sứ, bảo vệ môi trường, in ấn và nhuộm, vv để đối phó với tất cả các loại
chất lỏng ăn mòn, dễ bay hơi, dễ cháy, độc với các hạt và độ nhớt cao.

Thông số kỹ thuật

Bơm màng không khí
1. Không rò rỉ
2. Hiệu suất tự mồi tốt
3. Truyền đạt tất cả các loại phương tiện
4. Chất liệu: Thép đúc, Alu, SS, PP

Mô tả chung

Bơm màng cung cấp phân phối khối lượng lớn ngay cả ở áp suất không khí thấp và phạm vi tùy chọn tương thích vật liệu có sẵn. Xác định mô hình và biểu đồ tùy chọn. Bơm được cung cấp với động cơ không khí được mô đun hóa và phần chất lỏng.

Bơm màng hoạt động bằng không khí luân phiên tạo ra áp suất chất lỏng nạp và áp suất chất lỏng dương trong khoang chất lỏng bằng cách sử dụng chênh lệch áp suất trong buồng khí. Van bi có thể đảm bảo dòng chảy về phía trước của chất lỏng.

Bơm tuần hoàn sẽ bắt đầu khi áp suất không khí được áp dụng và nó sẽ tiếp tục bơm và theo kịp nhu cầu. Nó sẽ xây dựng và duy trì bảo trì đường dây và sẽ ngừng đạp xe sau khi đạt được áp suất đường tối đa (thiết bị không đóng cửa) và sẽ tiếp tục bơm khi cần thiết.

A 2 5 XX - XXX - X ( lựa chọn kiểu máy)

Hình thức miệng ống: A-BSP B-NPT (F) C-Flange

Vật liệu màng: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Chất liệu bóng: 9 -Santoprene H - Hytre T - PTFE A - Acet

Chất liệu ghế bóng: P / KTHERPolypropylen / Kynoar SS CânStainless Steel

Vật liệu bơm: SSTHERStainless Steel ALỉ Aluminium Alloy CI- Carbon Steel P / KTHERPolyprop / Kynoar

Giới hạn nhiệt độ tối đa được áp dụng (màng chắn / bóng / vật liệu bịt kín)

Acrial · //////////////////////////////////////////////////////////////////////////////////////////// - 150 ° F (4,4- 65,5 ° C)

Santoprene · ////////////////////////////////////////////////////////////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////////////// - 107,2 ° C) Teflon · ////////////////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · ////// 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile · //////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · //////////////////////////////////// 10 ° - 180 ° F (-12 ° - 82 ° C) Viton · //////////////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · //////////////////////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · //////////////////// -20 ° -150 ° F (-12 ° - 93 ° C) Kynar · //////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · ////////////////////////////////////////////// 10 ° -200 ° F · ////////////////////////////////////////////////////////////////////////////////////////////////////// · //////////////////////////////////////////////////////////////// 32 ° - 175 ° F (0-79.4 ° C)

Sơ đồ 1 luồng
