Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sản xuất: | bơm màng 2" | Áp suất đầu ra tối đa: | 0,83Mpa |
|---|---|---|---|
| Tính năng: | không rò rỉ | Đăng kí: | công nghiệp hóa chất |
| Quyền lực: | khí nén | Sức ép: | Áp lực thấp |
| Nhiên liệu: | vận hành bằng không khí | áp lực tối đa: | 8,6 thanh |
| Nguyên liệu: | Thép đúc, Alu, SS, PP | ||
| Làm nổi bật: | Bơm màng khí nén 0.83mpa,Bơm màng đôi khí nén 8.6bar,Bơm màng đôi áp suất thấp |
||

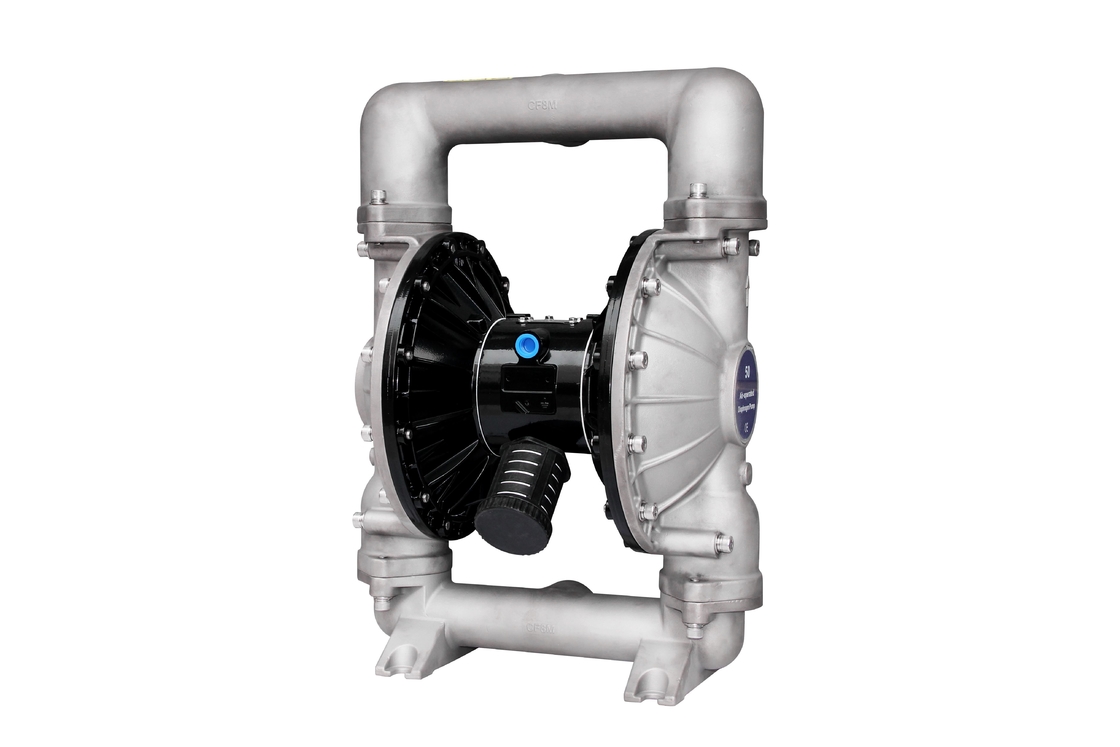

Bơm màng đôi 0,83mpa Khí nén không rò rỉ 8,6bar
Giới thiệu bơm màng tác động kép
Bơm màng khí(còn được gọi làBơm màng, bơm màng đôi vận hành bằng không khí (AOOD)hoặcbơm màng khí nén) sử dụng kết hợp hoạt động chuyển động qua lại của cao su, nhựa nhiệt dẻo hoặc màng ngăn và các van thích hợp ở hai bên của màng ngăn (van kiểm tra, van bướm, van nắp hoặc bất kỳ dạng van ngắt nào khác) để bơm chất lỏng.
Máy bơm màng cung cấp khả năng phân phối khối lượng lớn ngay cả ở áp suất không khí thấp và có sẵn nhiều tùy chọn tương thích với vật liệu. Tham khảo biểu đồ mô hình và tùy chọn. Máy bơm được cung cấp cùng với phần chất lỏng và động cơ khí được mô-đun hóa.
Bơm màng hoạt động bằng không khí luân phiên tạo ra áp suất chất lỏng nạp và áp suất chất lỏng dương trong khoang chất lỏng bằng cách sử dụng chênh lệch áp suất trong khoang không khí.Van bi có thể đảm bảo dòng chất lỏng chảy về phía trước.
Chu trình bơm sẽ bắt đầu khi áp suất không khí được áp dụng và nó sẽ tiếp tục bơm và theo kịp nhu cầu.Nó sẽ xây dựng và duy trì độ chắc chắn của đường ống và sẽ dừng chu kỳ khi đạt đến áp suất đường ống tối đa (thiết bị phân phối đóng) và sẽ tiếp tục bơm khi cần.
Thông số bơm màng tác động kép
| Mục | Sự miêu tả | Đơn vị | Hình tham khảo |
| 1 | Áp suất khí vào tối đa | Mpa | 0,83 |
| 2 | Tốc độ dòng chảy tối đa | L/phút | 903 |
| 3 | nâng tối đa | m | 70 |
| 4 | Áp suất đầu ra tối đa | Mpa | 0,83 |
| 5 | Kích thước hạt tối đa | mm | 9 |
| 6 | Cân nặng | Kilôgam | 103 |
| 7 | Mức độ ồn | db | ＜70 |
Một 50 XX - XXX - X (lựa chọn mô hình)
Dạng miệng ống: Mặt bích A-BSP B-NPT(F) C
Vật liệu màng ngăn:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Chất liệu bóng:9 -Santoprene H – Hytre T – PTFE A - Acetal
Chất liệu ghế bóng:P/K –Polypropylene/Kynoar SS –Thép không gỉ
Vật liệu bơm: SS –Thép không gỉ AL –Hợp kim nhôm CI- Thép carbon P/K –Polypropylene/Kynoar
Giới hạn nhiệt độ áp dụng tối đa(màng/bóng/vật liệu làm kín)
Acetal · //////////////////////////////4 - 150°F (4,4- 65,5°C)
Santoprene·········································-40°- 225°F (-40°- 107,2°C) ···························································································· ······· ·40°- 220°F (4.4°- 104°C) Nitrile······························································ ·······················10°- 180°F (-12°- 82°C) Viton············ ·····································-40°- 350°F (-40° -176,6°C) Hytrel·································································································· ······-20°-150°F (-12°- 93°C) Kynar········································ ························10°-200°F (-28,9°- 65,5°C) Polypropylen·········· ································32°- 175°F (0-79,4°C)
Ứng dụng bơm màng tác động kép
1, Chất lỏng độc, dễ cháy và dễ bay hơi.
2, Axit mạnh, chất lỏng kiềm mạnh bị ăn mòn
3, Xe bồn, nhà máy bilk, bốc dỡ sản phẩm dầu
4, Dưa chua, bột trái cây, khoai tây nghiền, sôcôla, v.v.
5, Sơn, cao su, bột màu và chất kết dính
6, Bột giấy, vữa, vữa và bùn gốm khác nhau
7, Cao su khác nhau, dung môi hữu cơ, nhồi
8, Tước chất mang dầu (bơm nước bẩn và dầu cặn)
9, Hop thông thường, bột nhão men, xi-rô và mật đường
10, Chất lỏng đặc biệt
Sơ đồ luồng 2"
Mô tả chung
Yêu cầu đối với không khí và bôi trơn
ÁP SUẤT KHÔNG KHÍ VƯỢT QUÁ.Có thể gây hư hỏng máy bơm, thương tích cá nhân hoặc thiệt hại tài sản.
HƯỚNG DẪN VẬN HÀNH
BẢO TRÌ
THÁO RÁO PHẦN CHẤT LỎNG
LƯU Ý: Chỉ các mẫu màng chắn mới sử dụng màng chắn chính (6A) và màng chắn dự phòng (6).Tham khảo chế độ xem phụ trợ trong phần minh họa Phần chất lỏng.
LẮP RÁP PHẦN CHẤT LỎNG
Kích thước cài đặt:
