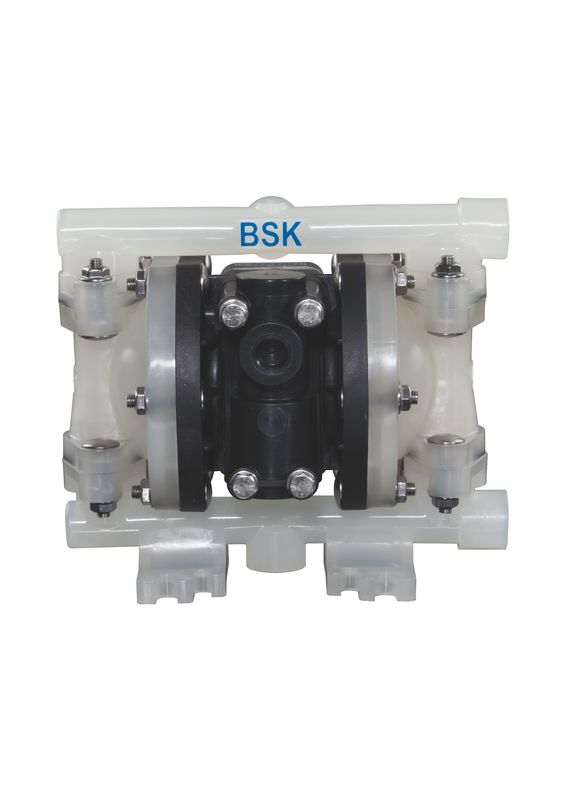

Bơm màng khí nén bằng khí nén hoạt động 44L / phút 6,9bar
Bơm màng khí
. , van nắp, hoặc bất kỳ hình thức nào của van ngắt) để bơm chất lỏng.
| Mục | Sự miêu tả | Đơn vị | Hình tham khảo |
| 1 | Áp suất khí vào tối đa | Mpa | 0,6 |
| 2 | Tốc độ dòng chảy tối đa | 1 phút | 27 |
| 3 | Nâng tối đa | M | 45 |
| 4 | Áp suất đầu ra tối đa | Mpa | 0,6 |
| 5 | Kích thước hạt tối đa | mm | 1 |
| 6 | Cân nặng | Kilôgam | 1.8 |
| 7 | Mức độ ồn | db | 68 |
| số 8 | Hút khô tối đa | m | 4.2 |
Thông số kỹ thuật
Bơm màng không khí
1. Không rò rỉ
2. Hiệu suất tự mồi tốt
3. Truyền đạt tất cả các loại phương tiện
4. Chất liệu: Thép đúc, Alu, SS, PP
Ứng dụng
1, Chất lỏng độc, dễ cháy và dễ bay hơi.
2, Axit mạnh, chất lỏng kiềm mạnh có tính ăn mòn
3, Xe tải chở dầu, nhà máy bilk, tải và bốc dỡ các sản phẩm dầu
4, Dưa chua, bột trái cây, khoai tây nghiền, sôcôla, vv
5, Sơn, cao su, bột màu và chất kết dính
6, Bột gốm khác nhau, vữa, vữa và bùn
7, Nhiều loại latex, dung môi hữu cơ, nhồi
8, Tước chất mang dầu (bơm nước bẩn và dầu dư)
9, hop thông thường, dán mỏng của men, xi-rô và mật rỉ
10, Chất lỏng đặc biệt
Mô tả chung
Bơm màng cung cấp phân phối khối lượng lớn ngay cả ở áp suất không khí thấp và phạm vi tùy chọn tương thích vật liệu có sẵn. Xác định mô hình và biểu đồ tùy chọn. Bơm được cung cấp với động cơ không khí được mô đun hóa và phần chất lỏng.
Bơm màng hoạt động bằng không khí luân phiên tạo ra áp suất chất lỏng nạp và áp suất chất lỏng dương trong khoang chất lỏng bằng cách sử dụng chênh lệch áp suất trong buồng khí. Van bi có thể đảm bảo dòng chảy về phía trước của chất lỏng.
Bơm tuần hoàn sẽ bắt đầu khi áp suất không khí được áp dụng và nó sẽ tiếp tục bơm và theo kịp nhu cầu. Nó sẽ xây dựng và duy trì bảo trì đường dây và sẽ ngừng đạp xe sau khi đạt được áp suất đường tối đa (thiết bị không đóng cửa) và sẽ tiếp tục bơm khi cần thiết.
FLUID PHẦN DISASSEMBLY
Loại bỏ đa tạp trên và dưới (1) và (11).
Bỏ bóng (2), vòng tròn O O (3) (47) và ghế bóng (4).
Tháo nắp chất lỏng (5).
GHI CHÚ: Chỉ các kiểu màng ngăn sử dụng màng ngăn chính (6A) và màng ngăn dự phòng (6). Hãy tham khảo khung nhìn phụ trợ trong hình minh họa Phần chất lỏng.
Tháo vít (10), máy giặt (9), màng ngăn (6A, 6) và máy giặt màng (7, 8).
LƯU Ý: Không làm trầy xước hoặc làm hỏng bề mặt của (23) thanh màng.
FLUID PHẦN KHAI THÁC
Lắp ráp lại theo thứ tự ngược.
Làm sạch và kiểm tra tất cả các bộ phận. Thay thế các bộ phận bị mòn hoặc hư hỏng bằng các bộ phận mới theo yêu cầu.
Thanh hoành bôi trơn (23) và vòng 25) Nhẫn Y Y với mỡ.
Cố định thanh hoành (23) bằng công cụ cài đặt phụ trợ.
Trước khi buộc chặt bu lông và đai ốc cuối cùng, vui lòng xác định xem màng ngăn (6A, 6) có thẳng hàng với nắp chất lỏng (5) đúng cách để tránh xoắn cơ hoành không.
Đối với các mô hình sử dụng màng Teflon: ba màng chắn cao su (6) ở bên cạnh, được đánh dấu bằng "buồng khí" AIRS SIDE được gắn ở mặt của thân bơm.
Khởi động máy bơm, kiểm tra việc buộc và niêm phong sau khi nó chạy trong một khoảng thời gian.
