Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sản lượng: | Bơm màng đôi vận hành bằng không khí | Trọng lượng: | 45kg |
|---|---|---|---|
| Tính năng: | Cấp thực phẩm dễ làm sạch | Kích thước hạt tối đa: | 7mm |
| Cách sử dụng: | Món ăn | Sức ép: | Áp suất cao |
| Quyền lực: | khí nén | Kết cấu: | Bơm màng |
| Vật chất: | Thép không gỉ | Kết thúc ướt: | Gang / nhôm / thép không gỉ |
| Điểm nổi bật: | Máy bơm màng khí nén FDA,Máy bơm màng khí nén công nghiệp thực phẩm,Máy bơm màng khí nén áp suất cao |
||

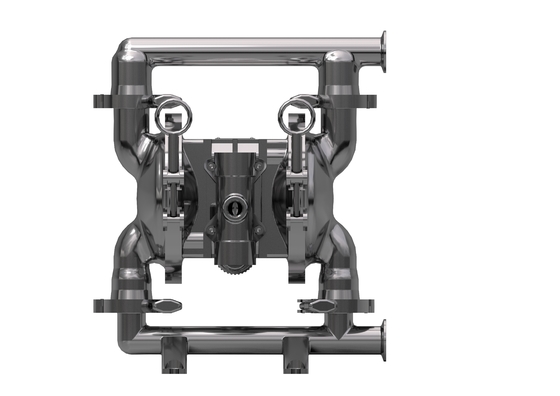

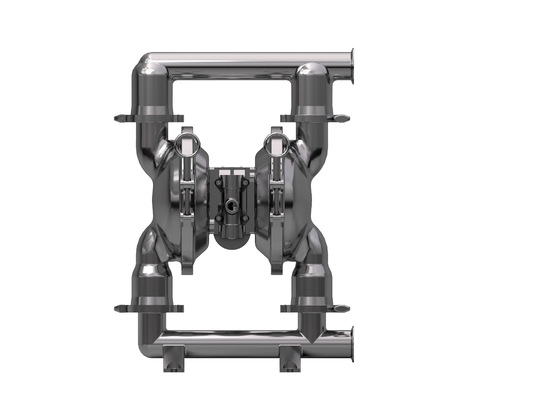

Máy bơm màng khí nén vận hành bằng không khí của FDA cho nước sốt cà chua trong ngành công nghiệp thực phẩm
Công nghiệp thực phẩm Máy bơm màng bơm chìm
Máy bơm khí nén vận hành bằng không khí 3A FDA cho ngành công nghiệp thực phẩm;
Tất cả các vật liệu đáp ứng các yêu cầu của thực phẩm
Chất liệu thép không gỉ, liên kết kẹp, dễ lắp đặt, dễ vệ sinh.
Các giải pháp tuân thủ FDA Bơm màngThông số kỹ thuật
Bơm màng không khí
1. Không rò rỉ
2. Hiệu suất tự mồi tốt
3. Chuyển tải tất cả các loại phương tiện
Giới thiệu máy bơm màng chìm
Bơm màng khí(còn được gọi làBơm màng, bơm màng kép vận hành bằng không khí (AOOD)hoặcbơm màng khí nén) sử dụng kết hợp tác động qua lại của cao su, nhựa nhiệt dẻo hoặc màng ngăn và các van thích hợp ở hai bên màng ngăn (van một chiều, van bướm, van nắp hoặc bất kỳ dạng van đóng ngắt nào khác) để bơm chất lỏng.
Thông số máy bơm màng chìm Aro
Ưu điểm chính của bơm màng chìm Aro
1, Do sử dụng năng lượng không khí, dòng chảy tự động thay đổi theo lực cản xuất khẩu.Thích hợp cho chất lỏng có độ nhớt cao.
2, Trong môi trường dễ cháy và nổ, máy bơm đáng tin cậy và chi phí thấp, sẽ không tạo ra tia lửa và không quá nóng,
3, Thể tích bơm nhỏ, dễ di chuyển, không cần móng, lắp đặt tiện lợi và tiết kiệm.Có thể được sử dụng như máy bơm vận chuyển di động.
4, Nơi có nguy hiểm, vật liệu ăn mòn xử lý, bơm màng có thể được tách biệt hoàn toàn với bên ngoài.
5, Lực cắt của máy bơm thấp, hiệu ứng vật lý đến trung bình là nhỏ, có thể được sử dụng để truyền tải chất lỏng hóa học không ổn định.
Bơm màng không khíĐăng kí:
Sữa, Nước trái cây, Sô cô la,
Tương ớt, Cháo,
Huyết Heo, Kem
Nội tạng động vật
FD 64 XX - XXX - X (lựa chọn mô hình)
Dạng miệng ống: A-BSP B-NPT (F) C-Flange
Vật liệu màng: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Vật liệu bóng: 9 -Santoprene H - Hytre T - PTFE A - Acetal
Chất liệu ghế bóng: P / K –Polypropylene / Kynoar SS – Thép không gỉ
Vật liệu bơm: SS – Thép không gỉ AL –Hợp kim nhôm CI- Thép cacbon P / K –Polypropylene / Kynoar
Giới hạn nhiệt độ áp dụng tối đa(vật liệu màng chắn / bóng / con dấu)
Acetal ····················································· ”40 ° - 150 ° F (4,4- 65,5 ° C)
Santoprene ········ ” 40 ° - 107,2 ° C) ···· ··· 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile ······· ························· ngươi 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······ · ///////////////40 °-350 ° F (-40 ° -176.6 ° C) ··················· ” 20 ° -150 ° F (-12 ° - 93 ° C) Kynar ···· ················ ngươi 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ······· ················· ngươi 32 ° - 175 ° F (0-79.4 ° C)
Tuân thủ các tiêu chuẩn vệ sinh thực phẩm
Dự án Kỹ thuật:
Tháo rời các bộ phận trong phần chất lỏng
a) Đầu tiên, tháo máy bơm ra khỏi hệ thống đường ống và xả hết vật liệu bên trong máy bơm.b) Đặt máy bơm trong môi trường làm việc sạch sẽ.c) Tháo ống thoát (1) ra khỏi máy bơm trước, sau đó lấy bi (2), cốc O (3) và (47) và ghế bóng (4) ra khỏi đầu trên của nắp chất lỏng (5) theo thứ tự.Sau đó, đặt ngược máy bơm và tháo đường ống đầu vào (11) để lấy cốc O (3) và (47), bệ đỡ bóng (4) và bóng (2) ra khỏi nắp chất lỏng (5).d) Nhả các bu lông xung quanh hai nắp chất lỏng để tháo rời nắp (5).e) Nhả vít màng ngăn (10) và tháo vòng đệm màng ngăn (7), (8) và màng ngăn (6) khỏi cả hai đầu.Tháo thanh màng ngăn (23) và có thể thay vòng đệm hình môi (25).Tháo các bộ phận của van khí f) Trước tiên hãy nới lỏng bu lông (39), sau đó tháo vỏ van khí (38), vách ngăn khí (42) và miếng đệm làm kín (40), và (41).g) Lấy miếng van (36) và tấm van (37) ra khỏi vỏ van khí (38).h) Tháo vòng tròn (29) và lấy nắp giới hạn (31) ra khỏi cả hai đầu của vỏ van khí (38) và bạn có thể thay thế cốc (30) nếu cần.i) Bạn có thể kiểm tra việc đóng gói kiểu môi (33) sau khi dùng tay đẩy ống đệm (35) ra khỏi vỏ van khí (38).Tháo các bộ phận của van thí điểm j) Nới lỏng 4 bu lông (16) cố định đầu xi lanh trước, sau đó tháo đầu xi lanh (14) và (18) ở cả hai đầu và tháo cốc O (17).k) Tháo miếng đệm làm kín (19) khỏi rãnh của vỏ động cơ (15).l) Đẩy thanh điều khiển (22) và thanh kích hoạt (45) ra khỏi vỏ động cơ (15) và bạn có thể thay thế loại bao gói dạng môi (20) trên thanh kích hoạt hoặc cốc O (44) trên thanh điều khiển.Lắp ráp lại máy bơm màng Các bước lắp ráp lại của máy bơm không tương thích với các bước tháo rời, vì vậy bạn vui lòng chú ý đến những điều sau trong quá trình lắp ráp lại: 1) Tất cả các bộ phận làm kín, cũng như các bộ phận tiếp xúc của chúng, phải được bôi trơn .2) Vui lòng kiểm tra cẩn thận trước khi sử dụng tất cả các bộ phận làm kín xem chúng có bị hư hỏng hay không, chẳng hạn như hư hỏng bề mặt.Nếu hư hỏng, vui lòng thay thế những cái mới.3) Hướng môi của bao bì dạng môi (20) (, 25) và (33) phải phù hợp với hướng được thể hiện trong biểu đồ.4) Các bu lông trên nắp chất lỏng nên được xiết lần lượt theo các góc đối diện để đạt được kết quả làm kín tốt hơn.Khắc phục sự cố 1. Một số chất lỏng được thoát ra từ cửa xả cùng với luồng không khí.Kiểm tra màng ngăn xem có bị hư hỏng gì không.Kiểm tra độ lỏng của vít màng 2. Có bọt khí trong chất lỏng đầu ra Kiểm tra kết nối đường ống hút để làm kín tốt.Kiểm tra mối nối giữa đường ống hút và đường ống nạp xem có làm kín tốt không.Kiểm tra vòng chữ O giữa ống nạp và nắp chất lỏng Kiểm tra độ lỏng của vít màng 3. Công suất bơm thấp Kiểm tra nguồn cung cấp khí có ổn định không.Kiểm tra đầu vào / đầu ra xem có bị tắc nghẽn không.Kiểm tra các đầu nối kết nối với đường ống nạp để có độ kín khí Kiểm tra bóng không bị kẹt vào ghế ngồi hoặc bóng không được đặt đúng vị trí.4. Không khí được thải ra từ cửa xả khi không có chuyển động qua lại.Kiểm tra vòng đệm (33) trên van trượt (35).Kiểm tra vòng đệm (20) trên thanh kích hoạt (45).Kiểm tra vòng đệm (25) trên thanh liên kết màng ngăn
