| Tên sản phẩm: | bơm màng đôi khí nén | Cân nặng: | 27,8kg |
|---|---|---|---|
| Vật chất: | Thép đúc, Alu, SS, PP | Áp suất khí vào tối đa: | 0,83Mpa |
| Kiểu: | Bơm AODD | Lợi thế: | Chịu nhiệt độ cao |
| Lưu lượng tối đa: | 567lpm / m | ||
| Làm nổi bật: | điều hòa không khí bơm màng đôi aodd,bơm màng chuyển tích cực |
||

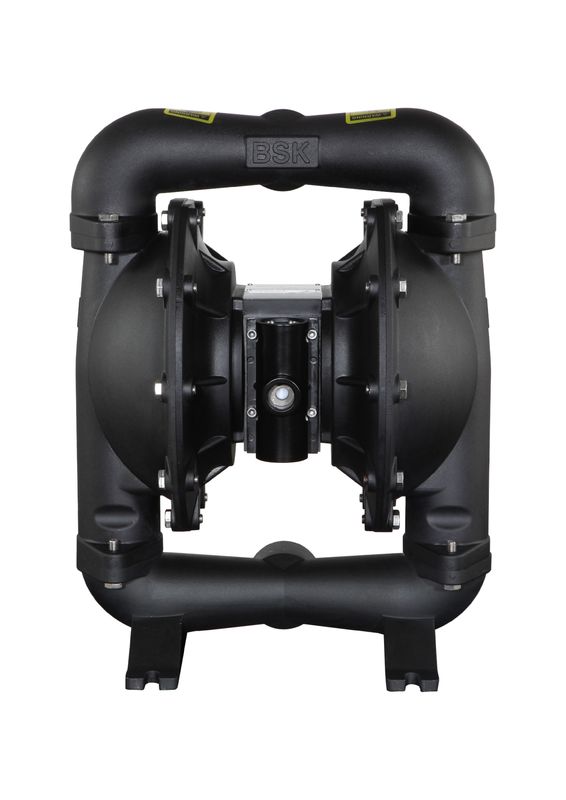

Máy nén khí AODD hoạt động bằng khí nén có khả năng chịu nhiệt độ cao
Giới thiệu máy bơm AODD
bơm màng cung cấp phân phối khối lượng lớn ngay cả ở áp suất không khí thấp và phạm vi tùy chọn tương thích vật liệu có sẵn. Cung cấp cho mô hình và tùy chọn chart.pump được cung cấp với phần động cơ không khí được mô đun hóa và phần chất lỏng.
The air operated diaphragm pump alternately generates the intake fluid pressure and positive fluid pressure in the fluid chamber by using the pressure difference in the air chamber. Bơm màng hoạt động bằng không khí luân phiên tạo ra áp suất chất lỏng nạp và áp suất chất lỏng dương trong khoang chất lỏng bằng cách sử dụng chênh lệch áp suất trong buồng khí. The ball valve can ensure the forward flow of fluid. Van bi có thể đảm bảo dòng chảy về phía trước của chất lỏng.
Pump cycling will begin as air pressure is applied and it will continue to pump and keep up with the demand. Bơm tuần hoàn sẽ bắt đầu khi áp suất không khí được áp dụng và nó sẽ tiếp tục bơm và theo kịp nhu cầu. It will build and maintain line pres -sure and will stop cycling once maximum line pressure is reached (dis -pensing device closed) and will resume pumping as needed. Nó sẽ xây dựng và duy trì bảo trì đường dây và sẽ ngừng đạp xe sau khi đạt được áp suất đường tối đa (thiết bị không đóng cửa) và sẽ tiếp tục bơm khi cần thiết.
Thông số bơm AODD
| Mục | Sự miêu tả | Đơn vị | Hình tham khảo |
| 1 | Áp suất khí vào tối đa | Mpa | 0,83 |
| 2 | Tốc độ dòng chảy tối đa | 1 phút | 592 |
| 3 | Nâng tối đa | M | 70 |
| 4 | Áp suất đầu ra tối đa | Mpa | 0,83 |
| 5 | Kích thước hạt tối đa | mm | 3 |
| 6 | Cân nặng | Kilôgam | 12.3 |
| 7 | Mức độ ồn | db | 70 |
Bơm AODDThông số kỹ thuật
Bơm màng không khí
1. Không rò rỉ
2. Hiệu suất tự mồi tốt
3. Truyền tải tất cả các loại phương tiện
4. Chất liệu: Thép đúc, Alu, SS, PP
50 XX - XXX - X (lựa chọn mô hình)
Hình thức miệng ống: A-BSP B-NPT (F) C-Flange
Vật liệu màng: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Chất liệu bóng: 9 -Santoprene H - Hytre T - PTFE A - Acet
Chất liệu ghế bóng: P / KTHERPolypropylen / Kynoar SS CânStainless Steel
Vật liệu bơm: SSTHERStainless Steel ALỉ Aluminium Alloy CI- Carbon Steel P / KTHERPolyprop / Kynoar
Giới hạn nhiệt độ tối đa (màng / bóng / vật liệu con dấu)
Acrial · //////////////////////////////////////////////////////////////////////////////////// - 150 ° F (4,4- 65,5 ° C)
Santoprene · //////////////////////////////////////////////////////////////////////////////// -40 ° - 107,2 ° C) Teflon · ////////////////////////////////////////////////////////////////////////////////// · ////////////// 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile · ////////////////////////////////////////////////////// · //////////////////////////////////////////// 10 ° - 180 ° F (-12 ° - 82 ° C) Viton · //////////////////// · //////////////////////////////////////////////////////////////////////////////// ° -176.6 ° C) Hytrel · · //////////////////////////////////////////////////////////////////////////////// · ////////////// -20 ° -150 ° F (-12 ° - 93 ° C) Kynar · ////////////////////////////////////////////////// · ////////////////////////////////////////////////// 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylen ········ · //////////////////////////////////////////////////////////////////// 32 ° - 175 ° F (0-79.4 ° C)
1 LẦN Sơ đồ dòng chảy
Yêu cầu về không khí và bôi trơn
EXCESSIVE AIR PRESSURE. ÁP LỰC KHÔNG KHÍ. Can cause pump damage, personal injury or property damage. Có thể gây ra thiệt hại máy bơm, thương tích cá nhân hoặc thiệt hại tài sản.
HƯỚNG DẪN VẬN HÀNH
Bảo trì
FLUID PHẦN DISASSEMBLY
NOTE: Only diaphragm models use a primary diaphragm(6A) and a backup diaphragm(6). GHI CHÚ: Chỉ các kiểu màng ngăn sử dụng màng ngăn chính (6A) và màng ngăn dự phòng (6). Refer to the aux iliary view in the Fluid Section illustration. Hãy tham khảo khung nhìn phụ trợ trong hình minh họa Phần chất lỏng.
FLUID PHẦN REASSEMBLY
Kích thước lắp đặt:
