Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bảo hành:: | 12 tháng | Sản xuất: | Bơm màng chìm không rò rỉ |
|---|---|---|---|
| Tốc độ dòng chảy tối đa: | 378l/phút | nâng tối đa: | 70m |
| Cách sử dụng: | Máy bơm không khí | Tính năng: | Hiệu quả cao |
| Làm nổi bật: | Máy bơm AODD 70m không rò rỉ,Máy bơm màng AODD 378L/phút,Máy bơm AODD được chứng nhận CE |
||

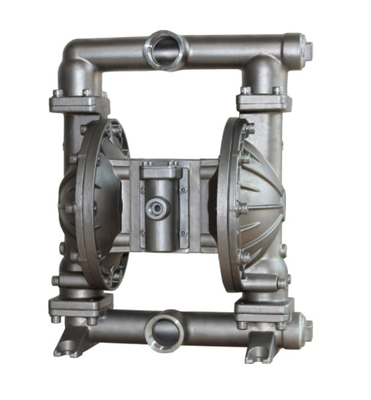

Bơm màng đôi chạy bằng không khí 70m Không rò rỉ AOOD 378L / phút
Giới thiệu bơm màng chìm
Máy bơm màng cung cấp khả năng phân phối khối lượng lớn ngay cả ở áp suất không khí thấp và có sẵn nhiều tùy chọn tương thích với vật liệu. Tham khảo biểu đồ mô hình và tùy chọn. Máy bơm được cung cấp cùng với phần chất lỏng và động cơ khí được mô-đun hóa.
Bơm màng hoạt động bằng không khí luân phiên tạo ra áp suất chất lỏng nạp và áp suất chất lỏng dương trong khoang chất lỏng bằng cách sử dụng chênh lệch áp suất trong khoang không khí.Van bi có thể đảm bảo dòng chất lỏng chảy về phía trước.
Chu trình bơm sẽ bắt đầu khi áp suất không khí được áp dụng và nó sẽ tiếp tục bơm và theo kịp nhu cầu.Nó sẽ xây dựng và duy trì độ chắc chắn của đường ống và sẽ dừng chu kỳ khi đạt đến áp suất đường ống tối đa (thiết bị phân phối đóng) và sẽ tiếp tục bơm khi cần.
Bơm màng khí(còn được gọi làBơm màng, bơm màng đôi vận hành bằng không khí (AOOD)hoặcbơm màng khí nén) sử dụng kết hợp hoạt động chuyển động qua lại của cao su, nhựa nhiệt dẻo hoặc màng ngăn và các van thích hợp ở hai bên của màng ngăn (van kiểm tra, van bướm, van nắp hoặc bất kỳ dạng van ngắt nào khác) để bơm chất lỏng.
Thông số bơm màng chìm
| Mục | Sự miêu tả | Đơn vị | Hình tham khảo |
| 1 | Áp suất khí vào tối đa | Mpa | 0,83 |
| 2 | Tốc độ dòng chảy tối đa | L/phút | 378 |
| 3 | nâng tối đa | m | 70 |
| 4 | Áp suất đầu ra tối đa | Mpa | 0,83 |
| 5 | Kích thước hạt tối đa | mm | 6 |
| 6 | Cân nặng | Kilôgam | 23 |
| 7 | Mức độ ồn | db | ＜70 |
Ứng dụng bơm màng chìm:
Bơm màng khí nén là một máy vận chuyển mới, là loại máy bơm mới.Khí nén làm nguồn năng lượng, nó có thể được sử dụng trong bất kỳ chất lỏng ăn mòn nào, chất lỏng có hạt, độ nhớt cao, dễ bay hơi, dễ cháy, chất lỏng có độc tính cao.
A 2 5 XX - XXX - X (lựa chọn mô hình)
Dạng miệng ống: Mặt bích A-BSP B-NPT(F) C
Vật liệu màng ngăn:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Chất liệu bóng:9 -Santoprene H – Hytre T – PTFE A - Acetal
Chất liệu ghế bóng:P/K –Polypropylene/Kynoar SS –Thép không gỉ
Vật liệu bơm: SS –Thép không gỉ AL –Hợp kim nhôm CI- Thép carbon P/K –Polypropylene/Kynoar
Giới hạn nhiệt độ áp dụng tối đa(màng/bóng/vật liệu làm kín)
Acet ·········································································40° - 150°F (4,4- 65,5°C)
Santoprene·················································-40°- 225°F ( -40°- 107,2°C) ····························································································· ·······40°- 220°F (4.4°- 104°C) Nitrile·························································· ·······················10°- 180°F (-12°- 82°C) Viton············ ·····································-40°- 350°F (-40° -176,6°C) Hytrel·································································································· ······-20°-150°F (-12°- 93°C) Kynar········································ ·······················10°-200°F (-28,9°- 65,5°C) Polypropylene··········· ·····························32°- 175°F (0-79,4°C)
Yêu cầu đối với không khí và bôi trơn
ÁP SUẤT KHÔNG KHÍ VƯỢT QUÁ.Có thể gây hư hỏng máy bơm, thương tích cá nhân hoặc thiệt hại tài sản.
HƯỚNG DẪN VẬN HÀNH
LẮP RÁP PHẦN CHẤT LỎNG
Tháo gỡ các bộ phận trong phần chất lỏng
a) Trước tiên, hãy tháo máy bơm ra khỏi hệ thống đường ống và xả hết các vật liệu ra khỏi máy bơm bên trong.b) Đặt máy bơm trong môi trường làm việc sạch sẽ.c) Trước tiên, tháo ống xả (1) khỏi máy bơm, sau đó lấy bi (2), cốc chữ O (3) và (47) và bệ bi (4) ra khỏi đầu trên của nắp chất lỏng (5) theo thứ tự.Sau đó, đặt ngược máy bơm và tháo ống dẫn vào (11) để lấy cốc chữ O (3) và (47), bệ bi (4) và bi (2) ra khỏi nắp chất lỏng (5).d)Thả các bu lông xung quanh hai nắp chất lỏng để tháo rời nắp (5).e)Thả vít màng (10) và tháo vòng đệm màng (7), (8) và màng (6) khỏi cả hai đầu.Tháo thanh màng (23) và vòng đệm hình môi (25) có thể được thay thế.Tháo các bộ phận của van khí f) Trước tiên, nới lỏng bu lông (39), sau đó tháo vỏ van khí (38), vách ngăn khí (42) và miếng đệm kín (40) và (41).g) Lấy lát van (36) và tấm van (37) ra khỏi vỏ van khí (38).h) Tháo vòng tròn (29) và tháo nắp giới hạn (31) ra khỏi cả hai đầu của vỏ van khí (38) và bạn có thể thay cốc (30) nếu cần.i) Bạn có thể kiểm tra vòng đệm kiểu môi (33) sau khi đẩy ống chỉ (35) ra khỏi vỏ van khí (38) bằng tay.Tháo các bộ phận của van thí điểm j) Nới lỏng 4 bu lông (16) cố định đầu xi lanh trước, sau đó tháo đầu xi lanh (14) và (18) ở cả hai đầu và tháo cốc chữ O (17).k) Tháo gioăng làm kín (19) ra khỏi rãnh của vỏ động cơ (15).l) Đẩy cần dẫn hướng (22) và cần kích hoạt (45) ra khỏi vỏ động cơ (15) và bạn có thể thay thế vòng đệm kiểu môi (20) trên cần kích hoạt hoặc cốc chữ O (44) trên cần dẫn hướng.Lắp ráp lại bơm màng Các bước lắp ráp lại máy bơm không tương thích với các bước tháo rời, vì vậy bạn vui lòng chú ý những điều sau trong quá trình lắp ráp lại: 1) Tất cả các bộ phận bịt kín, cũng như các bộ phận tiếp xúc của chúng, phải được bôi trơn .2) Vui lòng kiểm tra cẩn thận trước khi sử dụng tất cả các bộ phận bịt kín xem chúng có bị hư hỏng không, chẳng hạn như hư hỏng bề mặt.Nếu bị hỏng, xin vui lòng thay thế những cái mới.3) Hướng môi của bao bì dạng môi (20)(, 25) và (33) phải nhất quán với hướng thể hiện trong biểu đồ.4) Các bu lông trên nắp chất lỏng nên được siết chặt luân phiên theo các góc đối diện để đạt được kết quả bịt kín tốt hơn.Khắc phục sự cố 1. Một lượng chất lỏng thoát ra từ lỗ xả cùng với luồng không khí.Kiểm tra màng ngăn xem có hư hỏng gì không.Kiểm tra vít màng xem có bị lỏng không 2. Có bọt khí trong chất lỏng đầu ra Kiểm tra kết nối ống hút xem có bịt kín tốt không.Kiểm tra kết nối giữa ống hút và ống nạp xem có bịt kín tốt không.Kiểm tra vòng chữ O giữa ống nạp và nắp chất lỏng Kiểm tra các vít màng xem có bị lỏng không 3. Công suất bơm thấp Kiểm tra nguồn cấp khí ổn định.Kiểm tra đầu vào/đầu ra xem có bị tắc không.Kiểm tra các đầu nối nối ống nạp xem có kín khí không Kiểm tra để đảm bảo bi không bị kẹt vào bệ hoặc bi không được lắp sai vị trí.4. Không khí thoát ra từ cửa xả khi không có chuyển động tịnh tiến.Kiểm tra vòng đệm (33) trên van trượt (35).Kiểm tra vòng đệm (20) trên thanh kích hoạt (45).Kiểm tra vòng đệm (25) trên thanh liên kết màng.
Câu hỏi thường gặp
1. Hỏi: Bạn là nhà máy hay công ty thương mại?
A: Chúng tôi là nhà sản xuất ở Thượng Hải.
2. Q: Khoản thanh toán của bạn là gì?
Trả lời: T / T, Western Union, L / C, v.v.
3. Q: Còn gói hàng thì sao?
A: Hộp hoặc thùng gỗ dán xuất khẩu tiêu chuẩn.
4. Hỏi: Bảo hành trong bao lâu?
Trả lời: Chúng tôi có bảo hành 1 năm, ngoại trừ các bộ phận có thể đeo được.
5. Hỏi: Việc sử dụng sản phẩm có?
Trả lời: Máy bơm có thể hút đậu phộng, dưa chua, bùn cà chua, xúc xích đỏ, sô cô la, hoa bia và xi-rô, v.v.
Máy bơm có thể hút sơn, bột màu, keo và chất kết dính, v.v.
Máy bơm có thể hút các loại vữa tráng men khác nhau của gạch, sứ, gạch và sành, v.v.
