Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | bơm màng kích hoạt không khí | tính năng: | Không rò rỉ |
|---|---|---|---|
| Trọng lượng: | 2,8 kg | độ ồn: | ＜ 70db |
| Làm nổi bật: | bơm màng cao su,bơm màng 3 inch |
||

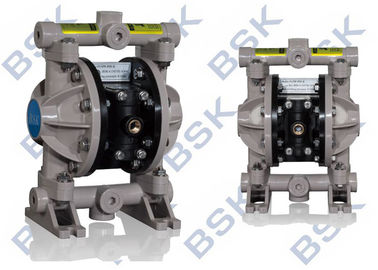

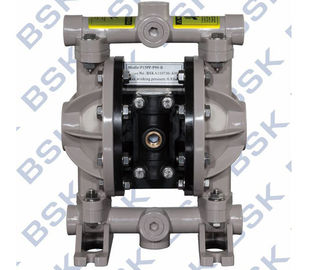

Bơm màng Polypropylen chạy bằng khí chống ăn mòn
Bơm màng cung cấp phân phối khối lượng lớn ngay cả ở áp suất không khí thấp và phạm vi tùy chọn tương thích vật liệu có sẵn. Xác định mô hình và biểu đồ tùy chọn. Bơm được cung cấp với động cơ không khí được mô đun hóa và phần chất lỏng.
Bơm màng hoạt động bằng không khí luân phiên tạo ra áp suất chất lỏng nạp và áp suất chất lỏng dương trong khoang chất lỏng bằng cách sử dụng chênh lệch áp suất trong buồng khí. Van bi có thể đảm bảo dòng chảy về phía trước của chất lỏng.
Bơm tuần hoàn sẽ bắt đầu khi áp suất không khí được áp dụng và nó sẽ tiếp tục bơm và theo kịp nhu cầu. Nó sẽ xây dựng và duy trì bảo trì đường dây và sẽ ngừng đạp xe sau khi đạt được áp suất đường tối đa (thiết bị không đóng cửa) và sẽ tiếp tục bơm khi cần thiết.
Bơm màng khí (còn được gọi là bơm màng, bơm màng đôi vận hành bằng không khí (AOOD) hoặc bơm màng khí nén ) sử dụng kết hợp tác động qua lại của cao su, nhựa nhiệt dẻo hoặc teflondiaphuctor và van phù hợp ở hai bên của màng ngăn (van kiểm tra , van bướm, van nắp, hoặc bất kỳ hình thức nào của van ngắt) để bơm chất lỏng.
| Mục | Sự miêu tả | Đơn vị | Hình tham khảo |
| 1 | Áp suất khí vào tối đa | Mpa | 0,69 |
| 2 | Tốc độ dòng chảy tối đa | 1 phút | 46 |
| 3 | Nâng tối đa | M | 70 |
| 4 | Áp suất đầu ra tối đa | Mpa | 0,69 |
| 5 | Kích thước hạt tối đa | mm | 2,5 |
| 6 | Cân nặng | Kilôgam | 2,8 |
| 7 | Mức độ ồn | db | 70 |
Thông số kỹ thuật
Bơm màng không khí
1. Không rò rỉ
2. Hiệu suất tự mồi tốt
3. Truyền đạt tất cả các loại phương tiện
4. Chất liệu: Thép đúc, Alu, SS, PP
A 16 XX - XXX - X ( lựa chọn kiểu máy)
Hình thức miệng ống: A-BSP B-NPT (F) C-Flange
Vật liệu màng: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Chất liệu bóng: 9 -Santoprene H - Hytre T - PTFE A - Acet
Chất liệu ghế bóng: P / KTHERPolypropylen / Kynoar SS CânStainless Steel
Vật liệu bơm: SSTHERStainless Steel ALỉ Aluminium Alloy CI- Carbon Steel P / KTHERPolyprop / Kynoar
Thông số hiệu suất chính
Số tham số Tên đơn vị Giá trị tham chiếu
Tối đa 1 Áp suất không khí làm việc Mpa 0.83
Tối đa 2 Lưu lượng l / phút 135
Tối đa 3 Đầu m 70
Tối đa 4 Áp suất đầu ra của chất lỏng Mpa 0.83
Tối đa 5 Hạt thông qua đường kính mm 3
6 Trọng lượng kg 9,5 / 12,5 (PP / KV) / 9,5 (AL) / 14,5 (SS / CI)
7 Độ ồn db <85
Giới hạn nhiệt độ tối đa được áp dụng (màng chắn / bóng / vật liệu bịt kín)
Acrial · //////////////////////////////////////////////////////////////////////////////////////////// - 150 ° F (4,4- 65,5 ° C)
Santoprene · //////////////////////////////////////////////////////// -40 ° - 107,2 ° C) Teflon · //////////////////////////////////////// · //////////// 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile ·; · //////////////////////////////////////////// 10 ° - 180 ° F · ////////////////////////////////////////////////////////////// -176.6 ° C) Hytrel · · //////////////////////////////////////// · ////////////// -20 ° -150 ° F (-12 ° - 93 ° C) Kynar · ////// · ////////////////////////////////////////////////// 10 ° -200 ° F · //////////////////////////////////////////////////////////////

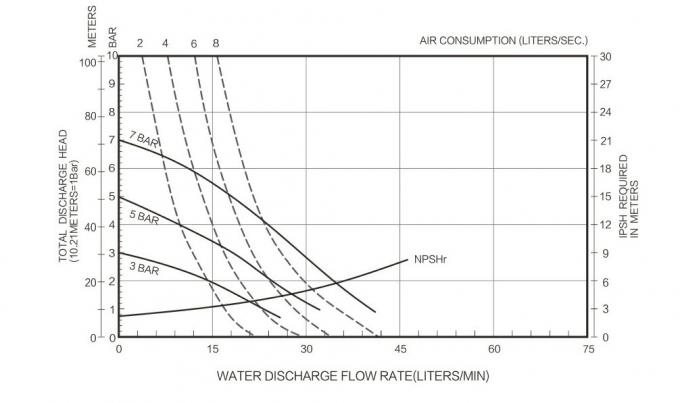

Sơ đồ dòng 15pp
Yêu cầu về không khí và bôi trơn
ÁP LỰC KHÔNG KHÍ. Có thể gây ra thiệt hại máy bơm, thương tích cá nhân hoặc thiệt hại tài sản.
HƯỚNG DẪN VẬN HÀNH
Người liên hệ: Mr. ALLSON
Tel: 008618122100289
