Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Bơm màng khí nén | Bảo hành:: | Một năm |
|---|---|---|---|
| Áp suất đầu ra tối đa: | 0,83Mpa | Tính năng: | Không rò rỉ |
| Cách sử dụng: | Hóa chất | Nhiên liệu: | Không khí nén |
| Kết cấu: | Bơm màng | Học thuyết: | Bơm màng vận hành bằng không khí |
| Vật chất: | Nhựa | Loại hình: | màng ngăn |
| Lưu lượng tối đa: | 156L / m | ||
| Làm nổi bật: | Bơm màng 3 inch,bơm màng chìm |
||

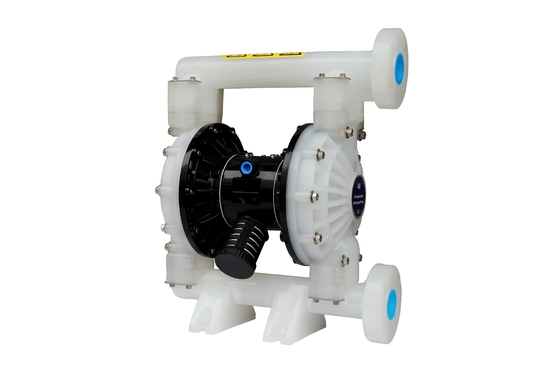

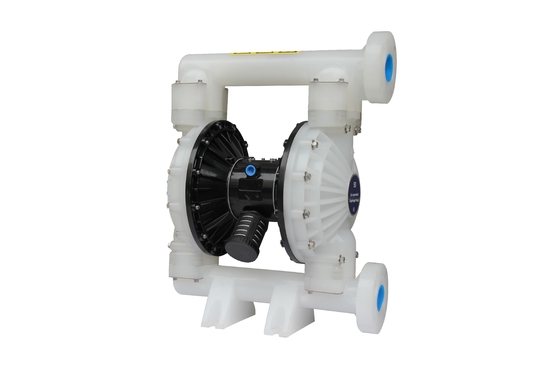

Bơm màng Polypropylene không rò rỉ để in / nhuộm
Khí nénmáy bơm màng là một loại máy vận chuyển mới, là loại máy bơm mới.Khí nén làm nguồn năng lượng, nó có thể được sử dụng trong bất kỳ chất lỏng ăn mòn nào, chất lỏng có hạt, độ nhớt cao, chất lỏng dễ bay hơi, dễ cháy, có độc tính cao.
Bơm màng khí(còn được gọi làBơm màng, bơm màng kép vận hành bằng không khí (AOOD)hoặcbơm màng khí nén) sử dụng kết hợp hoạt động chuyển động qua lại của cao su, nhựa nhiệt dẻo hoặc màng ngăn và các van thích hợp ở hai bên màng ngăn (van một chiều, van bướm, van nắp hoặc bất kỳ dạng van đóng ngắt nào khác) để bơm chất lỏng.
| Mục | Sự mô tả | Đơn vị | Hình tham chiếu |
| 1 | Áp suất không khí đầu vào tối đa | Mpa | 0,83 |
| 2 | Tốc độ dòng chảy tối đa | l / Min | 173 |
| 3 | Nâng tối đa | M | 70 |
| 4 | Áp suất đầu ra tối đa | Mpa | 0,83 |
| 5 | Kích thước hạt tối đa | mm | 3 |
| 6 | Trọng lượng | Kilôgam | 12.3 |
| 7 | Mức độ ồn | db | ＜ 70 |
Thông số kỹ thuật
Bơm màng không khí
1. Không rò rỉ
2. Hiệu suất tự mồi tốt
3. Chuyển tải tất cả các loại phương tiện
4. Chất liệu: Thép đúc, Alu, SS, PP
A10PA(lựa chọn mô hình)
Dạng miệng ống: A-BSP B-NPT (F) C-Flange
Vật liệu màng: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Vật liệu bóng: 9 -Santoprene H - Hytre T - PTFE A - Acetal
Chất liệu ghế bóng: P / K –Polypropylene / Kynoar SS – Thép không gỉ
Vật liệu bơm: SS – Thép không gỉ AL –Hợp kim nhôm CI- Thép cacbon P / K –Polypropylene / Kynoar
Giới hạn nhiệt độ áp dụng tối đa(vật liệu màng chắn / bóng / con dấu)
Acetal ················································· ”40 ° - 150 ° F (4,4- 65,5 ° C)
Santoprene ······················································ -40 ° - 107,2 ° C) ···· ···· 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile ······· ··························································· ”10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······ · //////////////// sử -176,6 ° C) Hytrel · ··· ············································································································ ngươi. · 5 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ·· ········································································································································································· ”
1 ”Sơ đồ dòng chảy
Kích thước lắp đặt:
Tháo rời các bộ phận trong phần chất lỏng
a) Đầu tiên, tháo máy bơm ra khỏi hệ thống đường ống và xả hết vật liệu bên trong máy bơm.b) Đặt máy bơm trong môi trường làm việc sạch sẽ.c) Trước tiên, tháo ống thoát (1) khỏi máy bơm, sau đó lấy bi (2), cốc O (3) và (47) và ghế bóng (4) ra khỏi đầu trên của nắp chất lỏng (5) theo thứ tự.Sau đó, đặt ngược máy bơm và tháo ống đầu vào (11) để lấy cốc O (3) và (47), bệ đỡ bóng (4) và bóng (2) ra khỏi nắp chất lỏng (5).d) Thả các bu lông xung quanh hai nắp chất lỏng để tháo rời nắp (5).e) Nhả vít màng ngăn (10) và tháo vòng đệm màng ngăn (7), (8) và màng ngăn (6) khỏi cả hai đầu.Tháo thanh màng ngăn (23) và có thể thay vòng đệm hình môi (25).Tháo các bộ phận của van khí f) Trước tiên hãy nới lỏng bu lông (39), sau đó tháo vỏ van khí (38), vách ngăn khí (42) và miếng đệm làm kín (40), và (41).g) Lấy miếng van (36) và tấm van (37) ra khỏi vỏ van khí (38).h) Tháo vòng tròn (29) và lấy nắp giới hạn (31) ra khỏi cả hai đầu của vỏ van khí (38) và bạn có thể thay thế cốc (30) nếu cần.i) Bạn có thể kiểm tra việc đóng gói kiểu môi (33) sau khi dùng tay đẩy ống đệm (35) ra khỏi vỏ van khí (38).Tháo các bộ phận của van thí điểm j) Nới lỏng 4 bu lông (16) cố định đầu xi lanh trước, sau đó tháo đầu xi lanh (14) và (18) trên cả hai đầu và tháo cốc O (17).k) Tháo miếng đệm làm kín (19) khỏi rãnh của vỏ động cơ (15).l) Đẩy thanh điều khiển (22) và thanh kích hoạt (45) ra khỏi vỏ động cơ (15) và bạn có thể thay thế loại bao gói dạng môi (20) trên thanh kích hoạt hoặc cốc O (44) trên thanh điều khiển.Lắp ráp lại máy bơm màng Các bước lắp ráp lại của máy bơm không tương thích với các bước tháo rời, vì vậy bạn vui lòng chú ý đến những điều sau trong quá trình lắp ráp lại: 1) Tất cả các bộ phận làm kín, cũng như các bộ phận tiếp xúc của chúng, phải được bôi trơn .2) Vui lòng kiểm tra cẩn thận trước khi sử dụng tất cả các bộ phận làm kín xem chúng có bị hư hỏng hay không, chẳng hạn như hư hỏng bề mặt.Nếu hư hỏng, vui lòng thay thế những cái mới.3) Hướng môi của bao bì dạng môi (20) (, 25) và (33) phải phù hợp với hướng được thể hiện trong biểu đồ.4) Các bu lông trên nắp chất lỏng nên được xiết lần lượt theo các góc đối diện để đạt được kết quả làm kín tốt hơn.Xử lý sự cố 1. Một số chất lỏng được thoát ra từ cửa xả cùng với luồng không khí.Kiểm tra màng ngăn xem có bị hư hỏng gì không.Kiểm tra độ lỏng của vít màng 2. Có bọt khí trong chất lỏng đầu ra Kiểm tra kết nối đường ống hút để làm kín tốt.Kiểm tra kết nối giữa đường ống hút và đường ống nạp để làm kín tốt.Kiểm tra vòng O giữa ống nạp và nắp chất lỏng Kiểm tra độ lỏng của vít màng 3. Công suất bơm thấp Kiểm tra nguồn cấp khí có ổn định không.Kiểm tra đầu vào / đầu ra xem có bị tắc nghẽn không.Kiểm tra các đầu nối kết nối với ống nạp xem có khít không Kiểm tra bóng không bị kẹt vào ghế ngồi hoặc bóng không được đặt đúng vị trí.4. Không khí được thải ra từ cửa xả khi không có chuyển động qua lại.Kiểm tra vòng đệm (33) trên van trượt (35).Kiểm tra vòng đệm (20) trên thanh kích hoạt (45).Kiểm tra vòng đệm (25) trên thanh liên kết màng ngăn
