Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sản phẩm: | bơm màng hoạt động bằng khí nén | Kích thước hạt tối đa: | 7mm |
|---|---|---|---|
| ứng dụng: | Công nghiệp xử lý nước | tính năng: | Không rò rỉ |
| Làm nổi bật: | bơm màng không gỉ,bơm màng công nghiệp |
||

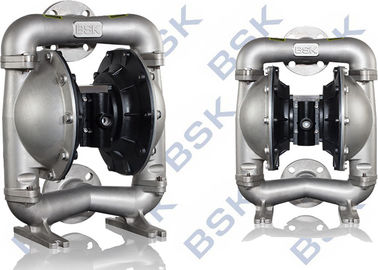

Máy bơm chân không đôi hoạt động SS Air hoạt động 8.3bar Tự mồi
Bơm màng khí (còn được gọi là bơm màng, bơm màng đôi vận hành bằng không khí (AOOD) hoặc bơm màng khí nén ) sử dụng kết hợp tác động qua lại của cao su, nhựa nhiệt dẻo hoặc teflondiaphuctor và van phù hợp ở hai bên của màng ngăn (van kiểm tra , van bướm, van nắp, hoặc bất kỳ hình thức nào của van ngắt) để bơm chất lỏng.
| Mục | Sự miêu tả | Đơn vị | Hình tham khảo |
| 1 | Áp suất khí vào tối đa | Mpa | 0,83 |
| 2 | Tốc độ dòng chảy tối đa | L / phút | 667 |
| 3 | Nâng tối đa | M | 70 |
| 4 | Áp suất đầu ra tối đa | Mpa | 0,83 |
| 5 | Kích thước hạt tối đa | mm | 7 |
| 6 | Cân nặng | Kilôgam | 28 |
| 7 | Mức độ ồn | db | 70 |
Nguyên tắc làm việc
Trong hai buồng bơm đối xứng được trang bị một màng ngăn, được kết nối bởi một thân khớp nối trung tâm. Khí nén đi vào từ van đầu vào của bơm, và đi vào một khoang, đẩy chuyển động của cơ hoành và khí phát ra từ một khoang khác. Khi đến đích, các thành phần phân phối khí sẽ tự động nén khí vào buồng khác, đẩy màng ngăn sang hướng ngược lại, do đó làm cho hai màng đồng bộ liên tục chuyển động ngược chiều.
Khí nén đi vào van, làm cho cơ hoành chuyển động đúng và hút buồng làm cho môi trường đi vào, đẩy bóng vào phòng, van bi tắt do hít vào, Phương tiện xả ra do đùn, và mở van bi đồng thời đóng van bi, ngăn dòng chảy ngược, do đó làm cho không ngừng trung bình từ lối vào hít vào, lối ra giáo dục.
Khu vực ứng dụng:
Công nghiệp hóa chất; Công nghiệp sơn phủ; Công nghiệp hội họa; Công nghiệp nhuộm; Bột màu và công nghiệp hóa chất dệt may; Công nghiệp thực phẩm; Công nghiệp xử lý nước; Công nghiệp dầu khí; Công nghiệp bảo vệ môi trường; Ngành công nghiệp dược phẩm
Thông số kỹ thuật
Bơm màng không khí
1. Không rò rỉ
2. Hiệu suất tự mồi tốt
3. Truyền đạt tất cả các loại phương tiện
4. Chất liệu: Thép đúc, Alu, SS, PP
50 XX - XXX - X ( lựa chọn kiểu máy)
Hình thức miệng ống: A-BSP B-NPT (F) C-Flange
Vật liệu màng: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Chất liệu bóng: 9 -Santoprene H - Hytre T - PTFE A - Acet
Chất liệu ghế bóng: P / KTHERPolypropylen / Kynoar SS CânStainless Steel
Vật liệu bơm: SSTHERStainless Steel ALỉ Aluminium Alloy CI- Carbon Steel P / KTHERPolyprop / Kynoar
Giới hạn nhiệt độ tối đa được áp dụng (màng chắn / bóng / vật liệu bịt kín)
Acrial · //////////////////////////////////////////////////////////////////////////////////////////// - 150 ° F (4,4- 65,5 ° C)
Santoprene · ////////////////////////////////////////////////////////////////////////// -40 ° - 107,2 ° C) Teflon · ////////////////////////////////////////////////////////// · ////////////// 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile · //////////////////////////////////// · //////////////////////////////////////////// 10 ° - 180 ° F (-12 ° - 82 ° C) Viton · · //////////////////////////////////////////////////////////////////////////////// ° -176.6 ° C) Hytrel · · ////////////////////////////////////////////////////////////////// · //////////// -20 ° -150 ° F (-12 ° - 93 ° C) Kynar · ////////////////////////// · ////////////////////////////////////////////// 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylen · ////////////////////////////////////////////////////////////

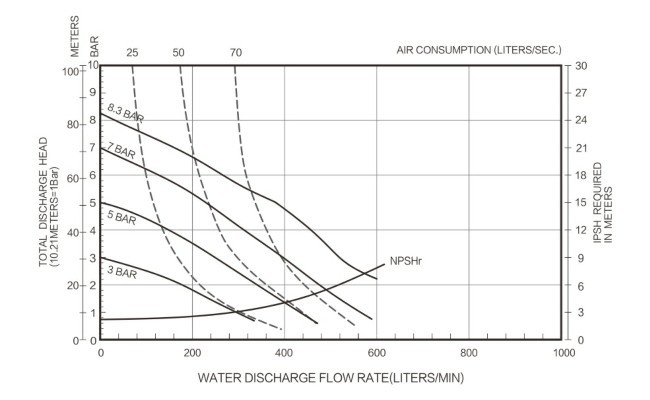

Sơ đồ 2 "
