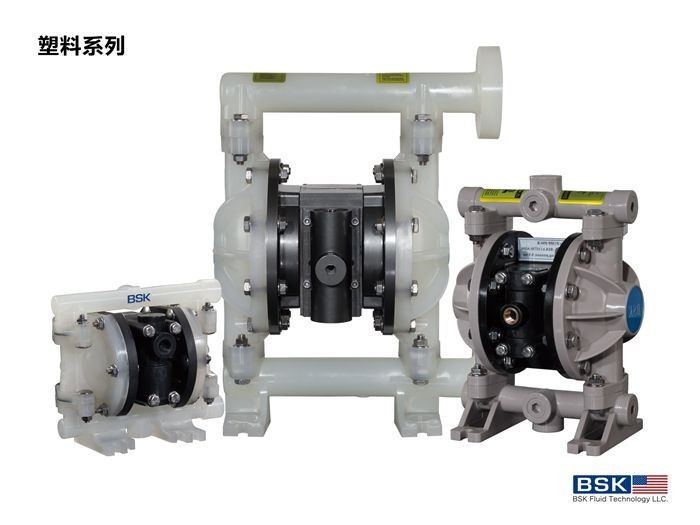

Bơm màng hoạt động bằng không khí 192L / phút

Máy bơm màng đôi Teflon Aro có cơ chìm

Nguyên tắc làm việc
Trong hai buồng bơm đối xứng được trang bị một màng ngăn, được kết nối bởi một thân khớp nối trung tâm. Khí nén đi vào từ van đầu vào của bơm, và đi vào một khoang, đẩy chuyển động của cơ hoành và khí phát ra từ một khoang khác. Khi đến đích, các thành phần phân phối khí sẽ tự động nén khí vào buồng khác, đẩy màng ngăn sang hướng ngược lại, do đó làm cho hai màng đồng bộ liên tục chuyển động ngược chiều.

Khí nén đi vào van, làm cho cơ hoành chuyển động đúng, và hút buồng làm cho môi trường đi vào, đẩy bóng vào phòng, van bi tắt do hít vào, Phương tiện xả ra do đùn, và mở van bi và tại đồng thời đóng van bi, ngăn dòng chảy ngược, do đó làm cho không ngừng trung bình từ lối vào hít vào, lối ra giáo dục.

Bơm màng khí (còn được gọi là bơm màng, bơm màng đôi vận hành bằng không khí (AOOD) hoặc bơm màng khí nén ) sử dụng kết hợp tác động qua lại của cao su, nhựa nhiệt dẻo hoặc teflondiaphuctor và van phù hợp ở hai bên của màng ngăn (van kiểm tra , van bướm, van nắp, hoặc bất kỳ hình thức nào của van ngắt) để bơm chất lỏng.

Thông số kỹ thuật

Bơm màng không khí
1. Không rò rỉ
2. Hiệu suất tự mồi tốt
3. Truyền đạt tất cả các loại phương tiện
4. Chất liệu: Thép đúc, Alu, SS, PP

A 2 5 XX - XXX - X ( lựa chọn kiểu máy)

Hình thức miệng ống: A-BSP B-NPT (F) C-Flange

Vật liệu màng: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Chất liệu bóng: 9 -Santoprene H - Hytre T - PTFE A - Acet

Chất liệu ghế bóng: P / KTHERPolypropylen / Kynoar SS CânStainless Steel

Vật liệu bơm: SSTHERStainless Steel ALỉ Aluminium Alloy CI- Carbon Steel P / KTHERPolyprop / Kynoar

Giới hạn nhiệt độ tối đa được áp dụng (màng chắn / bóng / vật liệu bịt kín)

Acrial · //////////////////////////////////////////////////////////////////////////////////////////// - 150 ° F (4,4- 65,5 ° C)

Santoprene · ////////////////////////////////////////////////////////////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////////////// - 107,2 ° C) Teflon · ////////////////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · ////// 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile · //////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · //////////////////////////////////// 10 ° - 180 ° F (-12 ° - 82 ° C) Viton · //////////////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · //////////////////////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · //////////////////// -20 ° -150 ° F (-12 ° - 93 ° C) Kynar · //////////////////////////////////////////// · ////////////////////////////////////////////////////////////////////////////////////////////////////// · ////////////////////////////////////////////// 10 ° -200 ° F · ////////////////////////////////////////////////////////////////////////////////////////////////////// · //////////////////////////////////////////////////////////////// 32 ° - 175 ° F (0-79.4 ° C)

Sơ đồ 1 luồng
