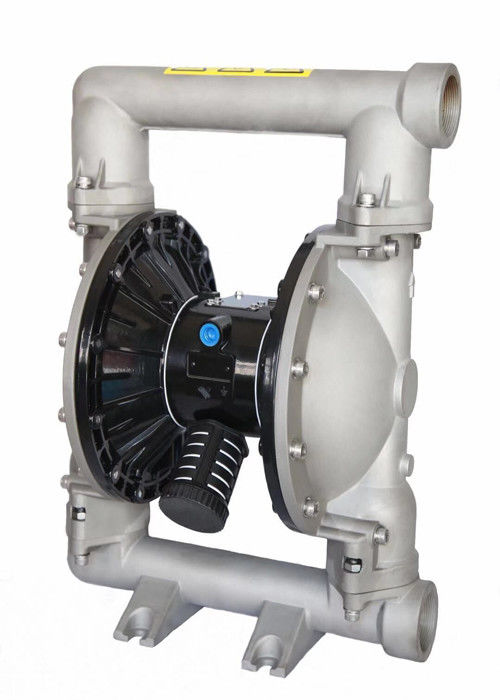

Bơm màng nhôm Bơm không khí vận hành Bơm màng đôi

Máy bơm màng đôi hoạt động bằng không khí

Ưu điểm Máy bơm màng đôi

• Đơn giản theo thiết kế; có thể thay thế cao và ít bảo trì và do đó giảm chi phí thời gian sống.
• Dễ sử dụng; dòng chảy có thể đạt được theo yêu cầu và thay đổi bằng cách điều tiết không khí hoặc chất lỏng đơn giản.
• Dịch chuyển trên mỗi đột quỵ cao; điều này làm tăng đáng kể tuổi thọ của máy bơm, giảm chi phí bảo trì và tuổi thọ.

Giới thiệu về BƠM AODD

Nếu bạn đang tìm kiếm một máy bơm duy nhất có thể được sử dụng trong nhiều ứng dụng khác nhau, bạn muốn một máy bơm màng đôi (AODD) vận hành bằng không khí. JBSL cung cấp dòng máy bơm AODD hoàn chỉnh nhất có sẵn từ một nguồn. Không có nhà sản xuất nào khác cung cấp nhiều máy bơm AODD hơn - hoặc nhiều tùy chọn kích thước và lưu lượng hơn - đáp ứng mọi tiêu chuẩn vệ sinh, bao gồm FDA, USDA, 3A và EHEDG.

TẠI SAO AODD

Bơm màng đôi hoạt động bằng không khí (AODD) cung cấp một số lợi thế giúp chúng trở nên hoàn hảo cho nhiều mục đích sử dụng gần như vô tận. Bơm AODD:

• Có thể dễ dàng và hiệu quả xử lý mọi thứ từ nước đến 90% chất rắn
• Cung cấp khả năng thay đổi lưu lượng và áp suất xả lên tới 125 psi với một điều chỉnh đơn giản của nguồn cung cấp không khí
• Cho phép một máy bơm được sử dụng cho nhiều ứng dụng, loại bỏ nhu cầu về các ổ đĩa động cơ đắt tiền và các tính toán kích thước quan trọng
• Có thể vượt qua cả những chất rắn lớn, nhạy cảm với sự biến dạng mà không bị suy giảm hoặc tích tụ nhiệt được chuyển sang môi trường bơm
• Có thể chạy khô mà không làm hỏng máy bơm
• Có thể vận hành "theo hệ thống theo yêu cầu" mà không cần phụ kiện giảm áp và bỏ qua đắt tiền
• Sẽ không bọt hoặc tách trung bình
• Có khả năng bơm chậm như một gallon mỗi phút

Nguyên lý làm việc Bơm màng đôi JBSL

• Bơm màng JBSL là một bơm hoạt động bằng không khí, chuyển động tích cực, tự mồi. Các bản vẽ cho thấy mô hình dòng chảy thông qua máy bơm theo hành trình ban đầu của nó. Người ta cho rằng máy bơm chưa được mồi trước khi đột quỵ ban đầu.

  A. Van khí hướng khí nén vào mặt sau của màng ngăn 1. Màng ngăn hoạt động như một màng ngăn cách giữa khí nén và chất lỏng. Khí nén di chuyển màng ngăn ra khỏi khối trung tâm của bơm. Cơ hoành đối diện được kéo vào bởi trục nối với màng ngăn điều áp. Hoành 2 hiện đang trong quá trình xả khí; không khí phía sau màng ngăn đã được đưa ra ngoài khí quyển qua cổng xả của máy bơm. Chuyển động của Cơ hoành 2 về phía khối trung tâm của máy bơm tạo ra một khoảng trống trong buồng 2. Áp suất khí quyển đẩy chất lỏng vào ống nạp vào buộc các van bi đầu vào ra khỏi chỗ ngồi. Chất lỏng được tự do di chuyển qua các van bi đầu vào và lấp đầy khoang chất lỏng.

  B . Cơ hoành 2 buộc các van bi đầu vào vào chỗ ngồi của nó do các lực thủy lực được phát triển. Các lực thủy lực tương tự này nâng các van xả xả ra khỏi chỗ ngồi của nó, trong khi các van xả xả ngược lại được buộc vào ghế của nó, buộc chất lỏng chảy qua xả bơm. Sự chuyển động của cơ hoành 1 đến khối trung tâm của máy bơm tạo ra một khoảng trống trong khoang chất lỏng 1. Áp suất khí quyển đẩy chất lỏng vào ống dẫn khí vào của bơm. Các van bi đầu vào bị buộc rời khỏi chỗ ngồi của nó cho phép chất lỏng được chuyển để lấp đầy khoang chất lỏng.

• C. Sau khi hoàn thành đột quỵ, van khí lại chuyển hướng không khí về phía sau của cơ hoành 1 và bắt đầu cơ hoành 2 trên hành trình xả khí.

  Cơ hoành được cân bằng áp suất để đảm bảo cuộc sống lâu hơn. Hoạt động áp suất cao, hiệu quả cao đạt được nhờ thiết kế độc đáo của máy bơm. Van hút và xả có thể là van bi hoặc van hình trụ
